Descrição do produto
Você já perdeu oportunidades por não saber nada de inversor de frequência? Amigos, empresas, clientes, já te chamaram para para resolver problemas de uma instalação que usava inversor de frequência? Sente a necessidade desse conhecimento para se destacar em sua área? Ou quer agregar o conhecimento para aumentar sua renda?
Independente do motivo da sua busca, sabemos o quanto é importante pra você se aprimorar com no ramo da elétrica, principalmente a industrial. Pois essa é uma área historicamente com falta de mão de obra qualificada.
O inversor de frequência CFW500 é um acionamento de velocidade variável de alta performance para aplicações onde é necessário o controle de velocidade e torque em motores de indução trifásicos. Possui controle vetorial ou escalar, SoftPLC, que agrega funções de CLP (Controlador Lógico Programável), Pump Genius, para acionamento multibombas e módulos plug-in selecionáveis, que proporcionam uma solução flexível e otimizada.
Preparei esse material completo dividido em 3 módulos. Todo o conteúdo é otimizado, simplificado, resumido e aulas práticas mão na massa. Você aprenderá as principais parametrizações do inversor tem e à partir daí já pode sair praticando e colocando seu conhecimento em prática. Te daremos o suporte necessário para seu sucesso.
Detalhes do produto
Tipo: Impressa encadernada
Coloração: Colorido
Dimensões: 30x22x2cm
Páginas: 691
Autor: Sandro Ferreira
Edição: Janeiro/2022

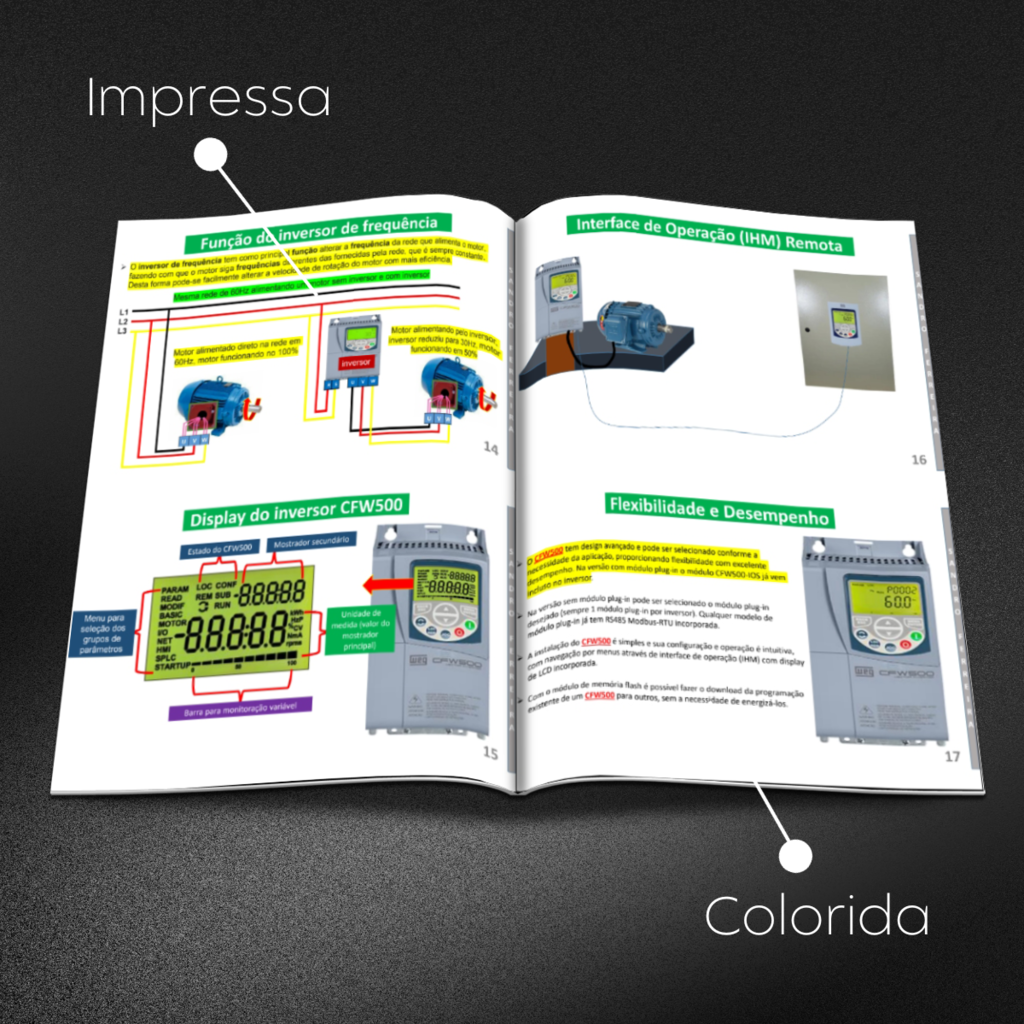

✅ Material com fotos coloridas

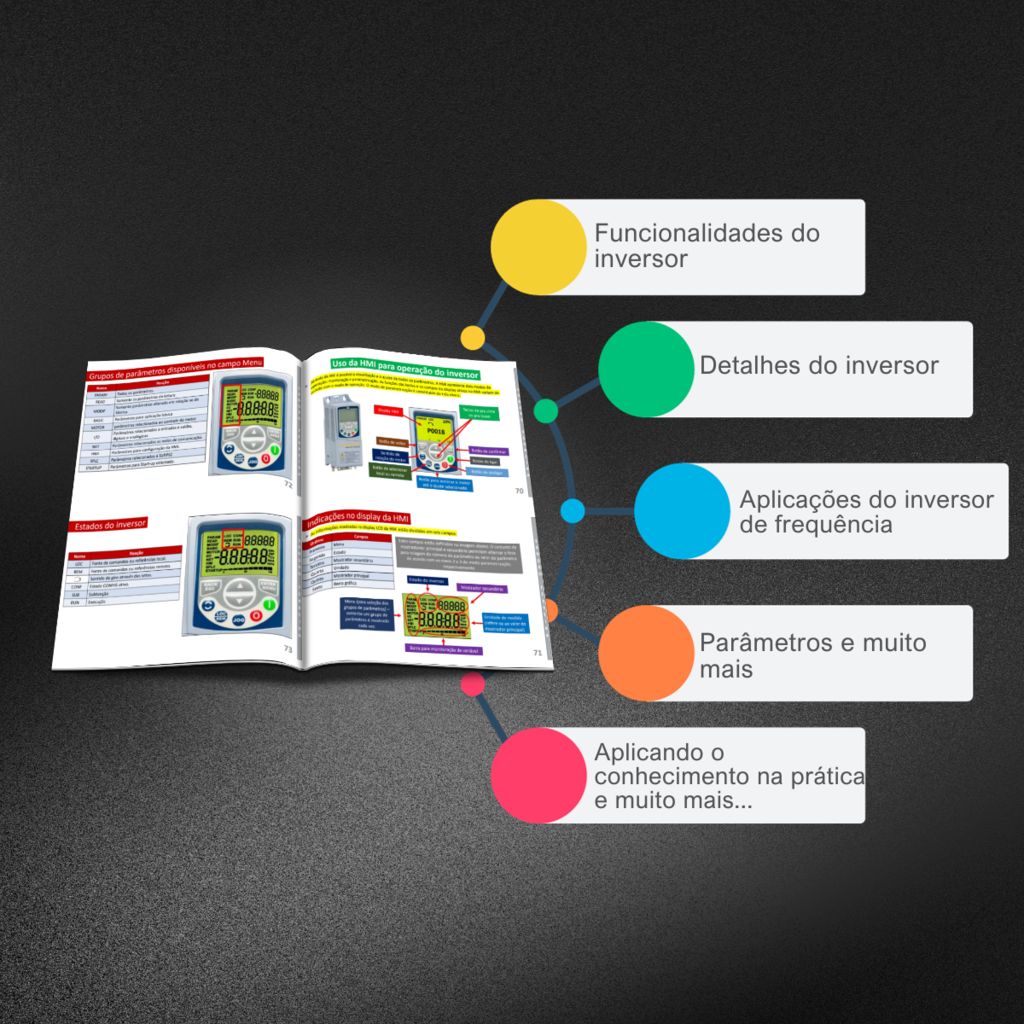

✅ Imagens, figuras e desenhos
✅ Exemplos Práticos
✅ Problemas e Soluções

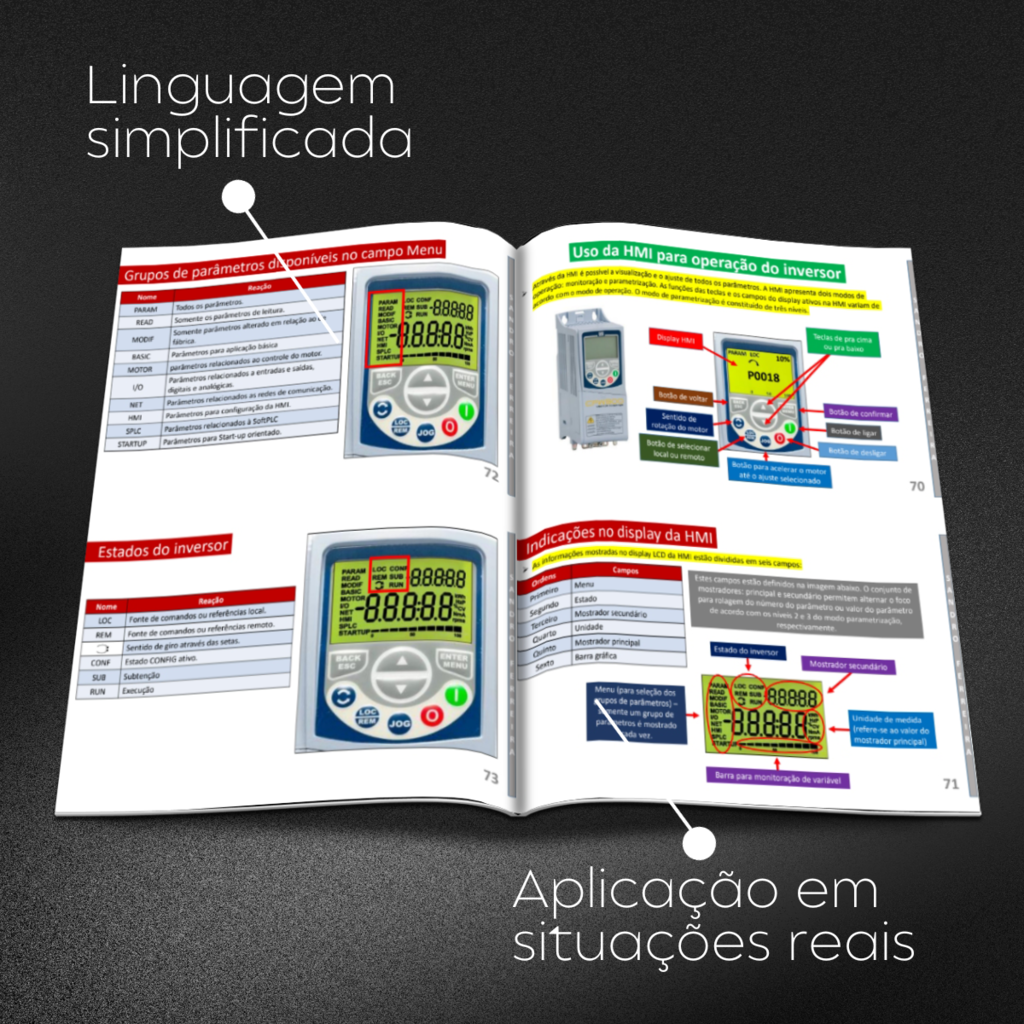

✅ Linguagem Simplificada
Este produto é dividido em 3 módulos. Cada módulo é uma apostila separada! Ao comprar este produto você recebe 3 apostilas.
Sumário
Módulo 1 (Resumo)
Capítulo 1 – Introdução as características e funcionalidade do inversor CFW500
Característica do inversor
O que é um inversor de frequência?
Função do inversor de frequência
Display do inversor CFW500
Interface de Operação (IHM) Remota
Flexibilidade e Desempenho
Detalhes do inversor
Esse inversor possui a função SoftPLC
Conectividade do inversor
Recursos do inversor
Função do Pump Genius no inversor
Alarme de Rompimento da Tubulação
Função Dormir e Despertar
Função Enchimento da Tubulação
Controle Fixo ou Móvel
Aplicações do inversor de frequência
Codificação do inversor de frequência
Especificação dos inversores
Capítulo 2 – Conhecendo todos os parâmetros do inversor CFW500
Tabela de parâmetros do inversor CFW50090
E muito mais...
Capítulo 3 – Entradas e saídas digitais e analógicas
Detalhes dos terminais do inversor
Entradas analógicas
Parâmetro relacionados a entradas analógica
Acessando o parâmetro P0018 no inversor
Parâmetro P0230 Zona Morta das Entradas Analógicas
Acessando o parâmetro P0230 no inversor
E muito mais...
Capítulo 4 – Conhecendo os parâmetros de saídas analógicas
Parâmetros de saídas analógicas
Parâmetro P0014 Valor da Saída Analógica AO1
E muito mais...
Módulo 2 (Resumo)
Capítulo 1 – Parâmetros de informações básicas
Reset de fábrica
Parâmetro P0000 – Acesso aos Parâmetros
Acessando o parâmetro P0000 no inversor
Parâmetro P0200 – Alteração de senha
Acessando o parâmetro P0200 no inversor
Parâmetro P0205 – Seleção Parâmetro do Display Principal
Parâmetro P0206 – Seleção Parâmetro do Display Secundário
Parâmetro P0207 – Seleção Parâmetro da Barra Gráfica
Parâmetro P0208 – Referência Nominal
Acessando o parâmetro P0208 no inversor
Parâmetro P0209 – Unidade de Engenharia da Referência
Acessando o parâmetro P0209 no inversor
Parâmetro P0210 – Forma de Indicação da Referência
Acessando o parâmetro P0210 no inversor
Parâmetro P0213 – Fator de Escala da Barra Gráfica
Acessando o parâmetro P0213 no inversor
Parâmetro P0216 – Iluminação do Display da HMI
Acessando o parâmetro P0216 no inversor
E muito mais...
Capítulo 2 – Procedimentos de acesso aos parâmetros do inversor
Ajuste das indicações do display no modo monitoração
Situações para o estado config
Identificação do modelo do inversor e acessórios
Parâmetros de dados do inversor
Parâmetro P0023 – Versão de Software Principal
Parâmetro P0024 – Versão de Software Secundário
Parâmetro P0027 – Configuração do Módulo Plugin
Acessando o parâmetro P0027 no inversor
Parâmetro P0029 – Configuração do Hardware de Potência
Acessando o parâmetro P0029 no inversor
Parâmetro P0295 – Corrente Nominal do Inversor50
Acessando o parâmetro P0095 no inversor
Parâmetro P0296 – Tensão Nominal da Rede
Acessando o parâmetro P0296 no inversor
Parâmetro P0297 – Frequência de Chaveamento
Acessando o parâmetro P0297 no inversor
Capítulo 3 – Parâmetros de comandos lógicos e referencias de velocidade56
Comando lógico e referência de velocidade
Seleção para comando lógico e referência de velocidade
Parâmetro P0220 – Seleção Local/Remoto
Acessando o parâmetro P0220 no inversor
Parâmetro P0221 – Seleção da Referência de Velocidade – Situação LOCAL
Acessando o parâmetro P0221 no inversor
Parâmetro P0222 – Seleção da Referência de Velocidade – Situação REMOTO
Parâmetro P0223 – Seleção do Sentido do Giro – Situação LOCAL
Acessando o parâmetro P0223 no inversor
Parâmetro P0226 – Seleção do Sentido do Giro – Situação REMOTO
Parâmetro P0224 – Seleção do Gira / Pára – Situação LOCAL
Acessando o parâmetro P0224 no inversor
Parâmetro P0227 – Seleção do Sentido do Giro – Situação REMOTO
Parâmetros de Comando lógico e referência de velocidade
Parâmetro P0133 – Referência de Velocidade Mínima
Acessando o parâmetro P0133 no inversor
Parâmetro P0134 – Referência de Velocidade Máxima
E muito mais...
Capítulo 4 – Parâmetros para colocar em funcionamento no modo V/F e VVW
Controle escalar v/f
Parametrização do controle escalar v/f
Parâmetro P0136 – Boost de Torque Manual
Parâmetros de tensão de saída
Parâmetro P0142 – Tensão de Saída Máxima
Parâmetro P0143 – Tensão de Saída Intermediára
Parâmetro P0144 – Tensão de Saída Mínima
Parâmetro P0147 – Frequência de saída Mínima
Parâmetro P0137 – Boost de Torque Automático
Acessando o parâmetro P0137 no inversor
Parâmetro P0138 – Compensação de Escorregamento
Acessando o parâmetro P0138 no inversor
Preparativos para funcionamento
Para aplicações
Parametrização do controle vetorial vvw
E muito mais...
Capítulo 5 – Parametrização para funções comuns a todos os controles
Informações importantes
Rampas
Funções comuns a todos os modos de controle
Parâmetro P0100 – Tempo de Aceleração
Acessando o parâmetro P0100 no inversor
Parâmetro P0101 – Tempo de Desaceleração
Acessando o parâmetro P0101 no inversor
Parâmetro P0102 – Tempo de Aceleração 2ª Rampa
Acessando o parâmetro P0102 no inversor
Parâmetro P0103 – Tempo de Desaceleração 2ª Rampa
Acessando o parâmetro P0103 no inversor
Parâmetro P0104 – Rampa S
Acessando o parâmetro P0104 no inversor
E muito mais...
Módulo 3 (Resumo)
Capítulo 1 – Configuração dos parâmetros do PIDInicialização do inversor
Modo Monitoração
Colocação em funcionamento exemplo 1
Definir os parâmetros de leitura da tela de monitoração da HMI
Ajustar Referência (setpoint)
Definir entrada digital para o comando Manual / Automático
Definir o tipo de ação do regulador PID
Acertar a escala da realimentação do PID
Parâmetros de limite de velocidade
Sobre o PID
Exemplo de aplicação do inversor
Parâmetro de configuração do módulo plugin
Estado dormir com o pid (sleep)
Tela do modo de monitoração
Parâmetros pid
Habilitar o PID
Definir a realimentação do PID
Parâmetro P0040 Variável de Processo PID
Parâmetro P0041 – Valor do Setpoint PID
Parâmetro P0203 – Seleção Função Especial
E muito mais...
Capítulo 2 – Aplicações práticas do inversorLigação do potenciômetro no inversor
Ligação com chave seletora – modo local
Ligação com botoeira – modo local
Ligação com interruptor – modo local
Ligação com chave de fim de curso – modo local
Retirando os dados do motor
Configurando a tensão elétrica do motor
Configurando a corrente elétrica do motor
Configurando a rotação do motor
Configurando a frequência da rede
Configurando a potência (cv) do motor
Configurando ventilação do motor
Esquema 02 – ligação com uma botoeira de emergência do tipo cogumelo no inversor
Esquema elétrico prático
Parâmetros para configuração do esquema 01
Alterando a frequência com o motor ligado
Esquema 03 – sentido de giro, variação de velocidade e botão liga e desliga
Esquema de ligação
Parâmetros a configurar
Programar o inversor para o esquema
Configurando o Parâmetro P0222
Programar o giro do motor
E muito mais...
Capítulo 3 – Como realizar o startup no inversor da WEG e outros comandosDados do motor elétrico
Qual dados que precisamos para fazer esse procedimento?
Configurando no inversor para o startup
Configurando no inversor o tipo de controle
Configurando no inversor o tipo de controle
Configurando o fato de serviço do motor
Configurando o rendimento do motor
Configurando a tensão nominal do motor
Configurando a corrente nominal do motor
Configurando a frequência do motor
Configurando a rotação do motor
Configurando a potência do motor
Configurando a ventilação do motor
E muito mais...
Capítulo 4 – Parâmetros de falhas e alarmes no inversorFalhas e Alarmes
Proteção de sobrecarga no motor (f0072 e a0046)
Parâmetros de valores de corrente elétrica
Parâmetro P0156 – Corrente de Sobrecarga na Velocidade Nominal
Parâmetro P0157 – Corrente de Sobrecarga 50% da Velocidade Nominal
Parâmetro P0158 – Corrente de Sobrecarga 5% da Velocidade Nominal
Parâmetro P0349 – Nível para Alarme Ixt
Acessando o Parâmetro P0349 no inversor
Parâmetro P0037 – Sobrecarga do Motor Ixt
Acessando o Parâmetro P0349 no inversor
Proteção de sobrecarga no motor (f0072 e a0046)
Parâmetro P0343 – Configuração F0048 e F0074
Acessando o Parâmetro P0343 no inversor
Proteção de sobretemperatura do motor (f0078)
E muito mais...
Capítulo 5 – Parâmetros de reset de falha do inversor
Autoreset de falhas
Parâmetro P0340 – Tempo AutoReset
Parâmetros de leitura
Parâmetro P0001 – Referência de Velocidade
Parâmetro P0002 – Velocidade de Saída (Motor)
Parâmetro P0003 – Corrente do Motor
Parâmetro P0004 – Tensão do Barramento CC (Ud)
Outros parâmetros de leitura
Parâmetro P0030 – Temperatura do Módulo de Potência
Parâmetro P0047 – Estado CONF
Comunicação
Interface serial usb, rs232 e rs485
Outros parâmetros
Parâmetro P0312 – Protocolo da Interface Serial (1)(2)
Acessando o Parâmetro P0312 no inversor
Interface can – canopen / devicenet
E muito mais...
