Comandos Elétricos para Refrigeração Industrial

Descrição do produto

A área da refrigeração tem uma grande diversidade de atuação e, como todo eletrônico, a elétrica é fundamental. Por essa razão, foi que eu, Sandro Ferreira decidi elaborar mais um material voltado para fusão das duas áreas, já que ambas andam lado a lado. Só que dessa vez, iremos estudar com detalhes modelos de equipamentos de grande porte, isso do ramo industrial.

Neste guia, iremos estudar e conhecer detalhes de funcionamento de equipamentos como: Chiller, Self contained, Splitão, Fancoil e Fancoletes usados na refrigeração industrial. Aqui veremos os conceitos de funcionamento, os tipos de condensação dos equipamentos, conheceremos alguns componentes elétricos que compõem o quadro elétrico, o funcionamento da torre de resfriamento e diversos diagramas tanto para acionamento com botoeira, chave seletora, com uma ou duas bombas para a torre de resfriamento, quanto à ligação com CLO (placa de correte), relé de sobrecarga e muitas outras ligações voltadas para equipamentos de ar condicionados centrais. De fato, reconheço a qualidade do material que estou lhe entregando.

Detalhes do produto

Tipo: Impressa encadernada
Coloração: Colorido
Dimensões: 30x22x2cm
Páginas: 136
Autor: Sandro Ferreira
Edição: Março/2023

Material com fotos coloridas
Imagens, figuras e desenhos
Exemplos Práticos
Problemas e Soluções
Linguagem Simplificada


Sumário

 Capítulo 1  Introdução aos tipos de ar condicionado central
Introdução ao sistemas
Tipos de condensação
Detalhes do sistema de condensação a Ar
Detalhes do sistema de condensação a água
Ciclo de refrigeração de um chiller c. AR
Ciclo de refrigeração de um chiller c. Água
Ciclo de refrigeração de um self c. Água
Sistema de ar condicionados central
Tipos de ar condicionado central
Self Contained de condensação a AR
Self Contained de condensação a água
Torre de resfriamento
Sobre a torre de resfriamento

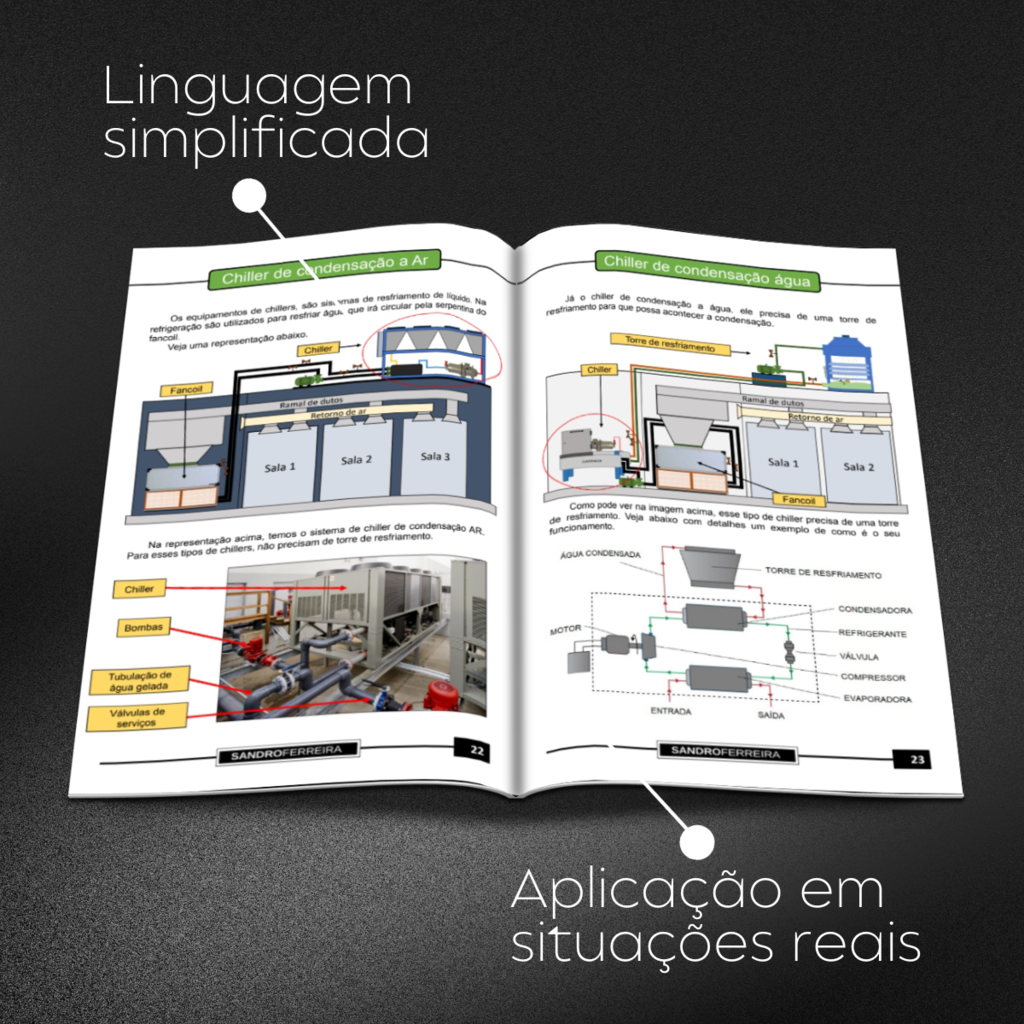

Chiller de condensação a Ar
Chiller de condensação água
Ar condicionado Fancoil
Ar condicionado Fancolete
Detalhes do fancolete
Ar condicionado do tipo Splitão
Ar condicionado Rooftop

Capítulo 2  Componentes do quadro elétrico e seus detalhes
Comandos elétricos para ar condicionado
Quadros elétricos
Diagrama de força
Diagrama de lógica
Contator tripolar
Relé de sobrecarga
Disjuntor de comando
Disjuntor de geral
Motor elétrico de indução
Compressor
Pressostato de baixa pressão tipo cartucho
Pressostato de alta pressão tipo cartucho
Pressostato eletromecânico alta e baixa
Relé de falta de fase
Transformador de comando
Termostatos para refrigeração
Termostato ambiente AC801A
Termostato ambiente LYK608
Termostato da honeywell
Termostato ambiente BT TAV 201
Termostato Belimo
Diagramas de ligação
Válvula de fluxos de água
Válvula fluxostatos

 Capítulo 3  Tipos de comandos elétricos para ar condicionado central

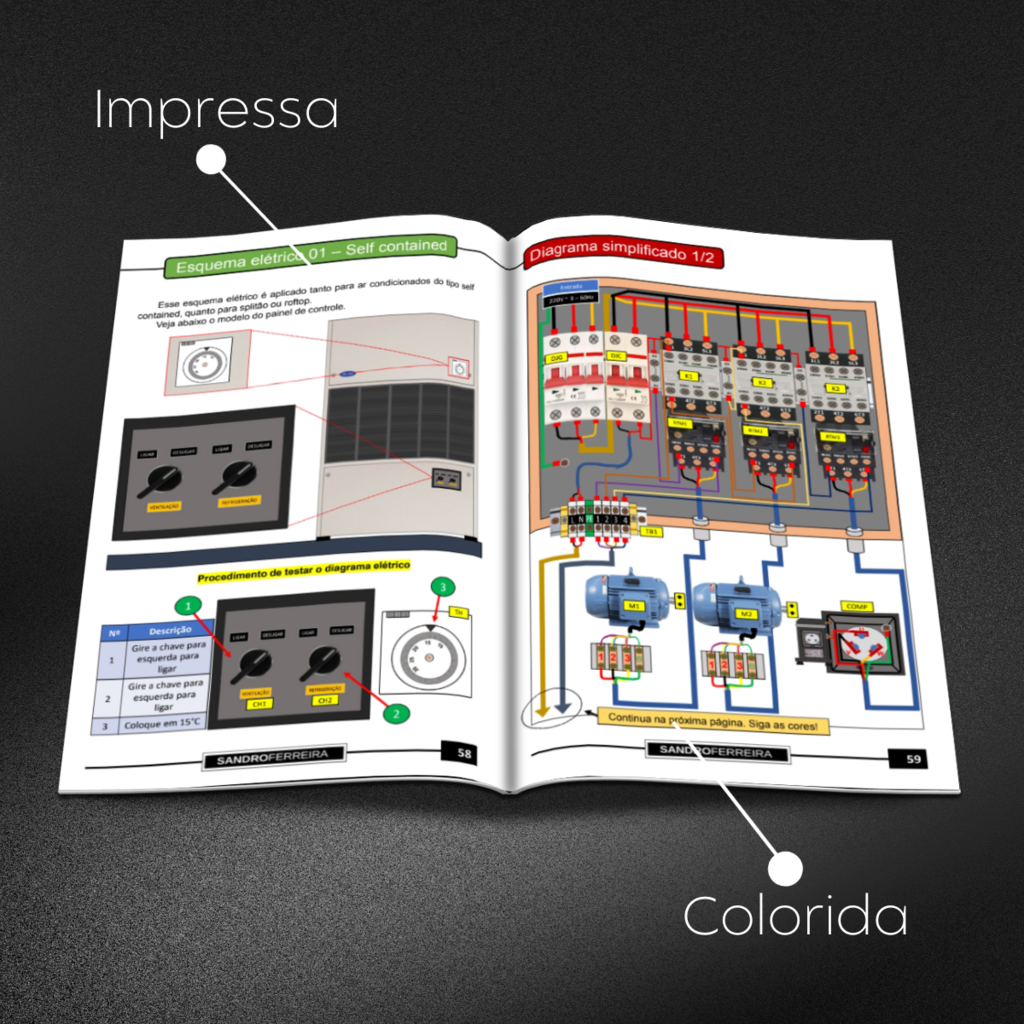

Esquema elétrico 01 – Self contained
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 02 – Self contained
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 03 – Self contained
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 04 – Self contained
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 05 – Self contained
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 06 – Self contained
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 07 – Torre de resfriamento
Modo de teste quadro elétrico
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 08 – Torre de resfriamento
Modo de teste quadro elétrico
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 09 – Torre de resfriamento
Modo de teste quadro elétrico
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 10 – Torre de resfriamento
Modo de teste quadro elétrico
Diagrama simplificado 1/4
Diagrama simplificado 2/4
Diagrama simplificado 3/4
Diagrama simplificado 4/4
Legenda dos componentes
Esquema elétrico 11 – Torre de resfriamento
Modo de teste quadro elétrico
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 12 – Fancoil
Diagrama simplificado
Legenda dos componentes
Esquema elétrico 13 – Fancoil
Diagrama simplificado
Legenda dos componentes
Esquema elétrico 14 – Fancolete
Diagrama simplificado
Legenda dos componentes
Esquema elétrico 15 – Fancolete
Ligação com termostato honeywell
Legenda dos componentes
Esquema elétrico 16 – Fancolete
Ligação com o termostato ambiente
Legenda dos componentes
Esquema elétrico 17 – Fancoil
Diagrama simplificado
Legenda dos componentes
Esquema elétrico 18 – Fancoil
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Esquema elétrico 19 – Fancoil
Diagrama simplificado 1/2
Diagrama simplificado 2/2
Legenda dos componentes
Conclusão
Referência bibliográfica
