-18% OFF
R$139,90
R$169,90
12 x de R$13,53
Ver mais detalhes

Leve 3 e pague 2!

Válido para este produto e todos da categoria: Apostilas Impressas.
Nesta promoção você pode combinar este produto com outros da mesma categoria.

Entregas para o CEP:
Meios de envio
Calcular
Não sei meu CEP
Nossa loja
  • RETIRADA - DIGION EMPREENDIMENTOS - RIO DE JANEIRO - RUA JORGE LACERDA, 231- Jardim América, Rio de Janeiro - RJ SEG -SEX 8H AS 17H PRAZO DE 2-3 DIAS ÚTEIS APÓS A COMPRA

    Grátis

Descrição

Detalhes do produto

 Tipo: Impressa encadernada

 Coloração: Colorido

 Dimensões: 30x22x2cm

Páginas: 150

 Autor: Sandro Ferreira

Edição: Dezembro/2024

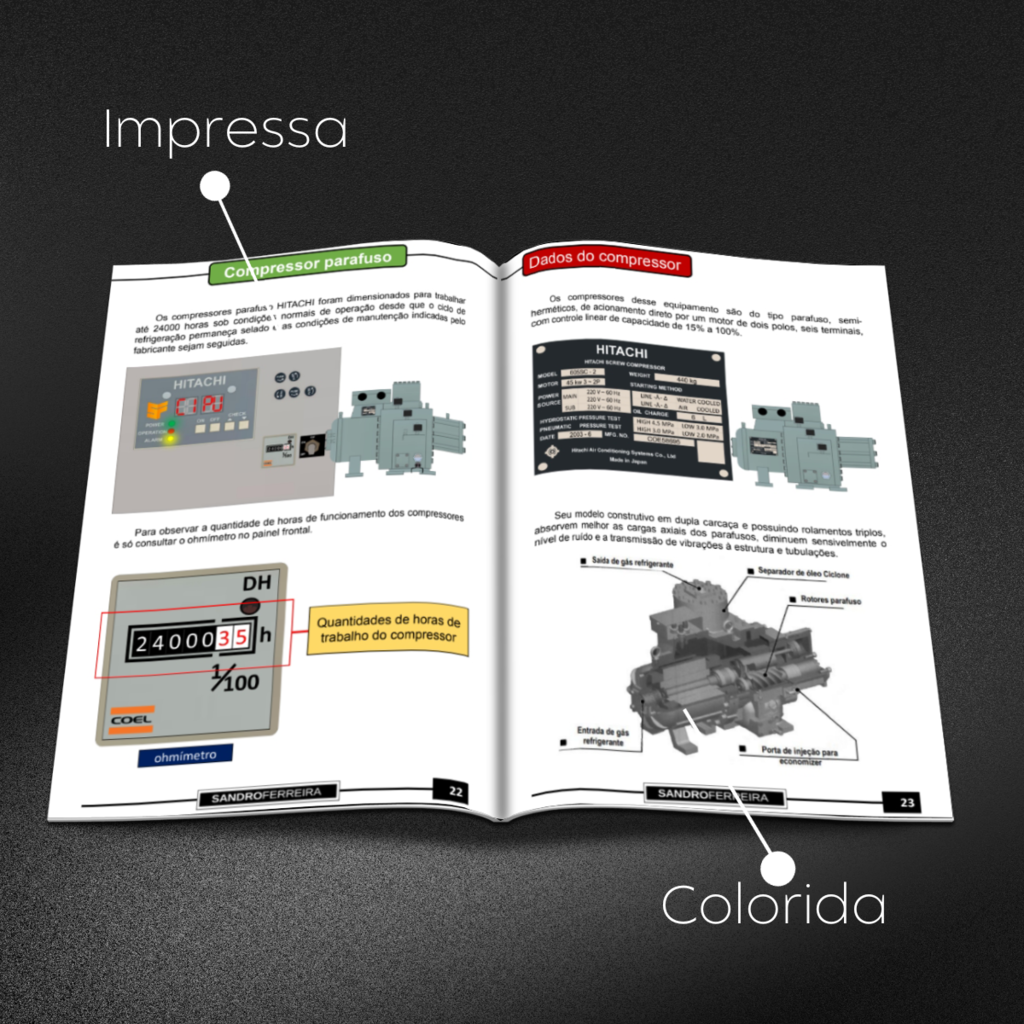

✅ Material com fotos coloridas

✅ Imagens, figuras e desenhos

✅ Exemplos Práticos

✅ Problemas e Soluções

✅ Linguagem Simplificada

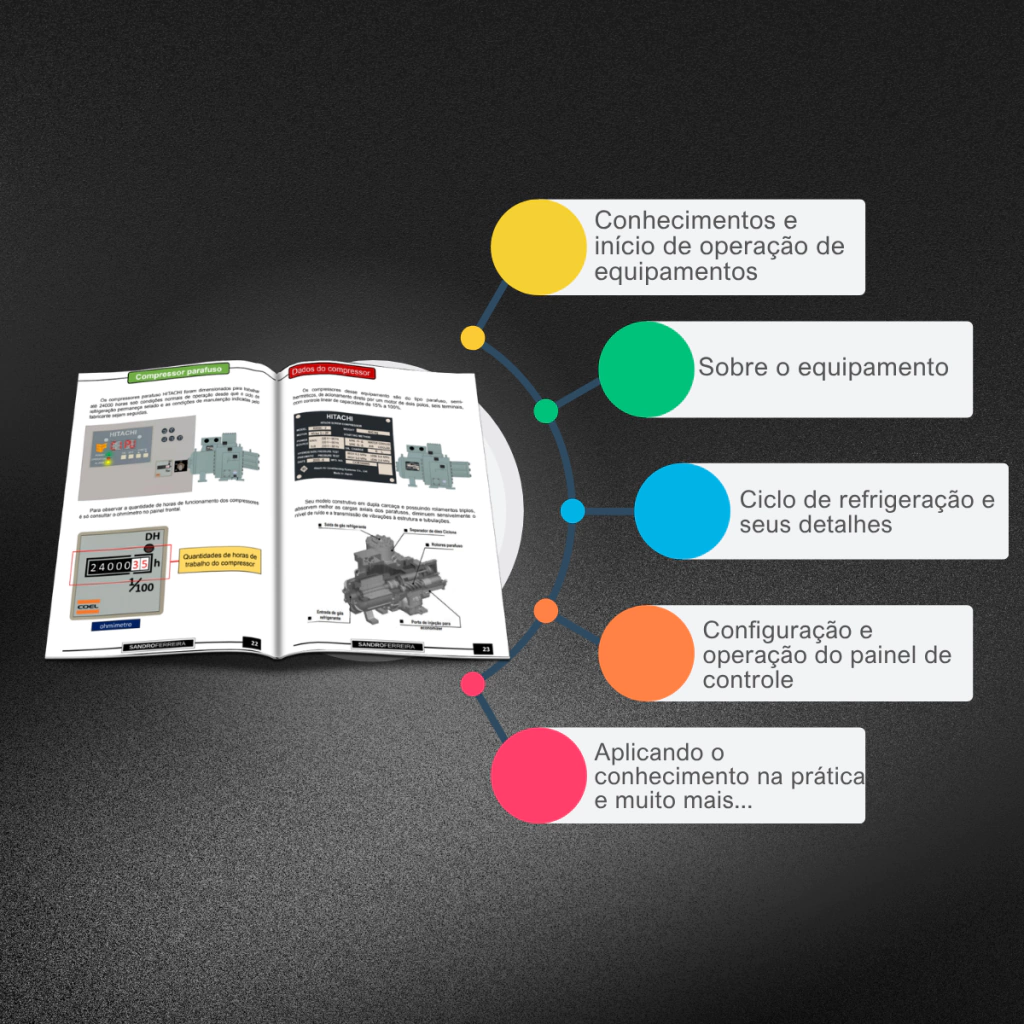

Sumário

➢ Capítulo 1 - Sobre o equipamento

Sobre o equipamento

Características técnicas

Nomenclatura do equipamento

Padrões de temperaturas de trabalho

Capacidade de refrigeração

Combinações dos ciclos

Instalação do equipamento

Nivelamento do equipamento

Tipos de estruturas para instalação do chiller

➢ Capítulo 2 - Ciclo de refrigeração e seus detalhes

Funcionamento do equipamento

de refrigeração do equipamento

Compressor parafuso

Dados do compressor

Condensador

Válvula de expansão termostática

Evaporador shell And Tube

Economizers

Ciclo de refrigeração sem o economizers

Ciclo de refrigeração unifilar

Ciclo de refrigeração sem o economizers

Ciclo de refrigeração unifilar

Legenda dos componentes do ciclo

Tabela de pressão e temperatura R-407C

Tabela de pressão e temperatura R-22

Tabela de conversão de unidades

Tubulação de água

➢ Capítulo 3 - Configuração e operação do painel de controle

Placa elétrica PCBB

Ajustes do controlador

Ajuste das chaves da placa PCBB

Operação LOCAL/REMOTA da Bomba de Água Gelada, SW7

Operação intermitente da Bomba, DSW6-2

Ajuste do Modo de Operação LOCAL/ REMOTO, SW6

Controle remoto com termostato externo

Controle externo independente do compressor

Controle Condição Normal / Baixa Temperatura

Ajuste de Temperatura de Saída de Água ou solução gelada

Como funciona o Ajuste do Controle de Capacidade Linear

Ajuste da Zona Neutra, chave RSW8

Ajuste do tempo de partida do primeiro compressor

Ajustes da chave DSW3

Rearme do Compressor após falha

Configuração na chave DSW4

Ajuste do Limitador de Corrente, RSW5, RSW6 e RSW7

Tabela de ajuste padrão do Limitador de Corrente

Controlar a demanda dos compressores

I Regulagem (OR) – Relé de sobrecarga

Sobre o painel de controle

Indicação normal do chiller

Como operar o painel de controle

Ciclo pronto para operação

Indicação do controle de capacidade

Registro de ocorrência de alarmes

Verificação de parâmetros

Controles internos

Alta Temperatura da Água

Início de Carregamento dos Compressores

Sequência de Partida dos Compressores

Controle de Operação dos Ventiladores

Falta de Tensão Momentânea

Controle Contra Baixa Pressão de Sucção

Operação Residual da Bomba

Controle de capacidade parcial II

Controle Contra Alta Temperatura na Descarga do Compressor

Controle Contra Baixa Temperatura do Refrigerante na Entrada do Resfriador

Controle de Partida dos compressores

➢ Capítulo 4 - Parte elétrica e os seus detalhes

Tipos de tensões elétricas aplicada

Tensão elétrica 220V ~ 3F - Hz

Tensão elétrica 380V ~ 3F - Hz

Tensão elétrica 440V ~ 3F - Hz

Modelo de padrão de alimentação

Quadro elétrico do chiller

Painel de controle frontal

Componentes do quadro elétrico

➢ Capítulo 5 - Circuito elétrico e seus detalhes

Sobre a elétrica do chiller

Layout do quadro elétrico do chiller

Comunicação entre as placas eletrônicas

Placa do IHM de interface PCBA

Placa de controle PCBB

Placa principal PCBC

Diagrama unifilar da placa PCBC

Diagrama da placa PCBC 1/2

Diagrama da placa PCBC 2/2

Placa do compressor PCBD

Diagrama unifilar da placa PCBD

Diagrama unifilar da partida estrela triângulo

Diagrama da placa PCBD 1/4

Diagrama da placa PCBD 2/4

Diagrama da placa PCBD 3/4

Diagrama da placa PCBD 4/4

Diagrama circuito de potência - Compressor

Diagrama circuito de potência - Condensador

Legenda das placas elétrica

Modelos de interligação pelo instalador

➢ Capítulo 6 - Diagnostico e soluções de problemas

Analise de dados do equipamento

Planilha de dados do equipamento desligado

Dados retirados equipamento desligado

Planilha de dados do equipamento ligado

Dados retirados equipamento ligado

Motor do ventilador não funciona

Compressor não funciona

Compressor parado por alta pressão

Compressor parado por sobrecorrente

Compressor não aparece no display como habilitado

Compressor parado por termostato anticongelamento

Compressor parado por termostato interno ou de descarga

Capacidade insuficiente

Compressor com ruído

Descarregamento pelo controle de capacidade não funciona

Alta pressão de descarga

Baixa pressão de descarga

Alta pressão de sucção

Baixa pressão de sucção

Sem leitura nos sensores de pressão e temperatura e sem sinal de alarme

Conclusão

Referência bibliográfica
