Elétrica Predial e Residencial (Volume 2)

Descrição do produto

Após finalizar a primeira apostila de elétrica predial e residencial, onde abordei todos os conceitos e cálculos necessários para iniciar nessa área, comecei a elaborar a volume 2, só que o volume 2 está voltada totalmente para o passo a passo prático, ou seja, após entendermos os procedimentos e as normas essenciais, é hora de colocarmos a mão na massa e começarmos a executar projetos e serviços.

Nesse intuito, foi que eu Sandro Ferreira, elaborei este guia prático, onde te pego pela mão e te guio nesta nova jornada. Nele, você verá todo o passo a passo de projeto elétrico, instalação de medidores de energia, tipos de quadros elétricos, tabelas de componentes e instalações de tomadas, interruptores e outros dispositivos elétricos. Pois, eu tenho total certeza que com esse guia você aprenderá muito sobre instalações elétrica.

Detalhes do produto

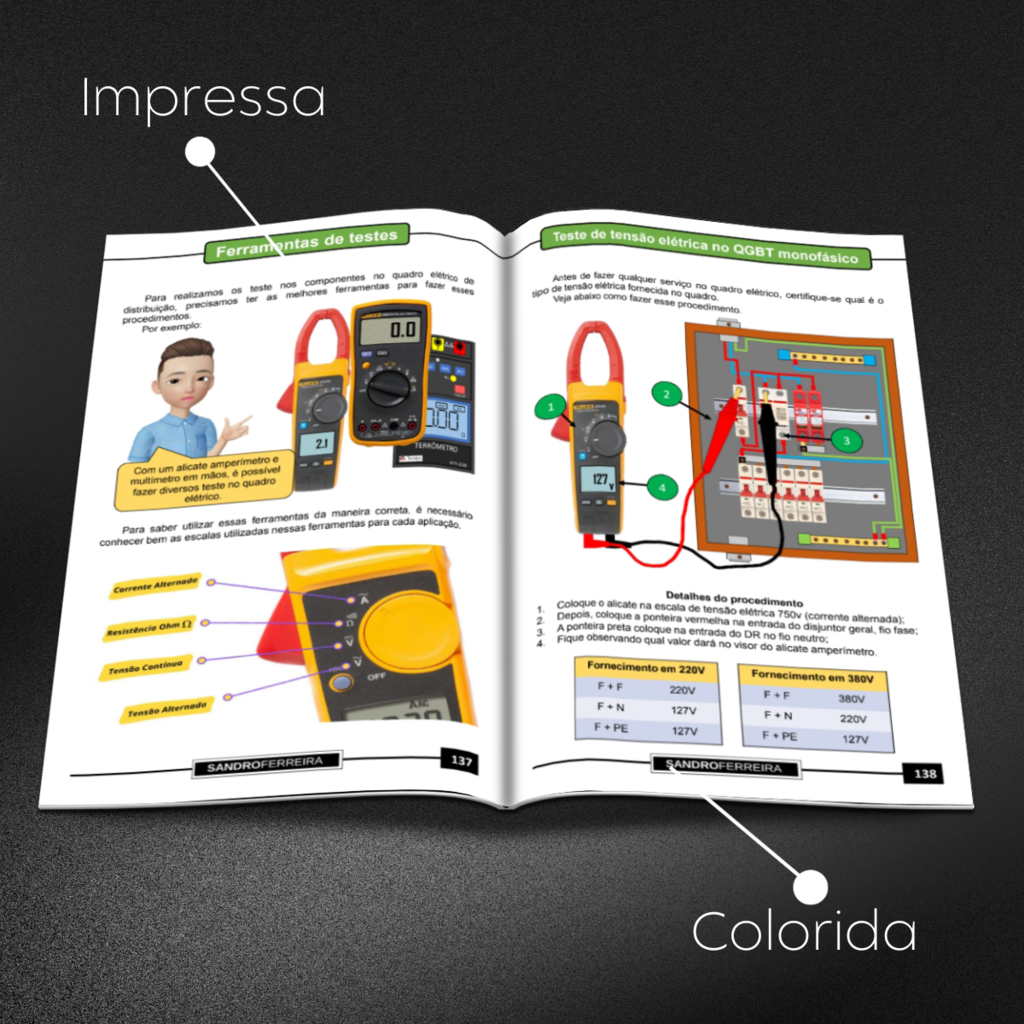

Tipo: Impressa encadernada

Coloração: Colorido

Dimensões: 30x22x2cm

Páginas: 152

Autor: Sandro Ferreira

Edição: Janeiro/2023

✅ Material Colorido

✅ Imagens, figuras e desenhos

✅ Exemplos Práticos

✅ Problemas e Soluções

✅ Técnicas do dia a dia

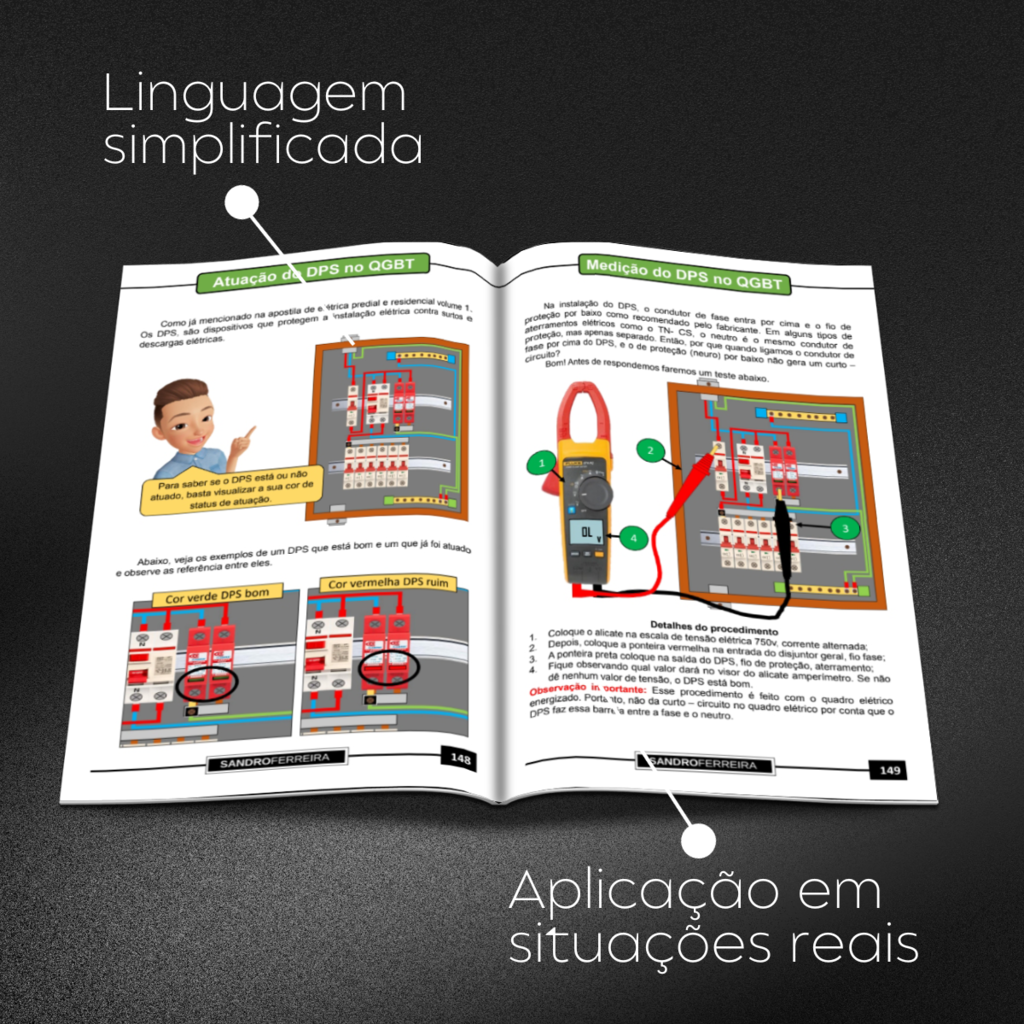

✅ Linguagem Simplificada

✅ Leve para qualquer lugar

Sumário

Capítulo 1  Etapas inicias para a execução de um projeto elétrico

Início Projeto elétrico

Etapa do Projeto

Etapa do planejamento

Tabela de valores de serviço elétrico

Tabela de orçamento básico

Execução do serviço

Ferramentas necessárias

Medidores de energia

Tipos de Medidores de energia

Características do medidor eletromecânico

Ligação do Medidor Monofásico

Ligação do Medidor Bifásico e trifásico

Modelo de quadro elétrico monofásico

Modelo de quadro elétrico bifásico

Modelo de quadro elétrico trifásico

Condutores elétricos

Tipos de condutores

Emenda dos condutores

Tabela de corrente nominal dos condutores

Tipos de emendas dos condutores

Tabela de conectores elétricos

Eletrodutos e acessórios

Características do eletrodutos

Acessórios para eletroduto

Detalhes dos conduletes

Eletrocalhas e perfilados

Perfilados

Acessórios de instalação

Tomadas elétricas residencial

Tipos de tomadas elétricas

Modelos de tomadas e interruptores

Tomadas elétricas industrial

Características das tomadas industriais

Quadros de distribuição

Tipos de quadro elétricos de distribuição

Escolha do quadro de distribuição

Lâmpadas

Tipos de aplicações das lâmpadas

Detalhes das lâmpadas

Lâmpadas de emergência

Capítulo 2  Processo de instalações elétricas

Instalação elétrica do tipo embutir

Marcação das caixas 4x2

instalando as caixas 4x2

Instalando o eletroduto flexível

Acabamento de instalação das tomadas 4x2

Passando os fios pelos eletrodutos flexíveis

Instalando a tomada na caixa 4x2

Acabamento elétrico das tomadas

Instalação elétrica do interruptor

Acabamento e teste na lâmpada

Quadro de distribuição

Caixa de passagem 4x4

Instalação da caixa 3x3 no teto

Instalação do tipo sobrepor

Capítulo 3  Dispositivos elétricos e suas instalações

Sensor de presença

Tipos de sensores

Detalhes do sensor de presençaLigações com o sensor de presença

Interruptor inteligente

Tipos de interruptores inteligentes

Ligação e detalhes do interruptor

Ligações com o sensor de presença

Ligação da fita led

Aplicações da fita led

Ventilador de teto tradicional

Controle remoto para ventilador de teto

Tipos de ligações

Relé de impulso

Sonoff

Ligação de uma lâmpada com um interruptor

Ligação de duas lâmpadas em série

Ligação de duas lâmpadas em paralelo

Ligação de duas lâmpadas com um interruptor

Ligação de interruptor com uma lâmpada

Ligação de uma e depois duas tomada

Ligação de duas tomadas em paralelo

Ligação three way

Ligação de uma lâmpada com a fotocelular

Ligação de duas lâmpada com a fotocelular em série

Ligação de uma lâmpada com a fotocélula e interruptor

Ligação sensor de presença

Ligação sensor de presença mais interruptor

Ligação de duas lâmpada no sensor de presença

Ligação de campainha

Ligação do porteiro eletrônico 127V

Ligação do porteiro eletrônico 220V

Ligação do relé de impulso – Uma lâmpada

Ligação do relé de impulso – Duas lâmpada

Ligação do relé de impulso – Dois interruptores

Ligação lâmpada fluorescente tubular 127V

Ligação lâmpada fluorescente tubular 220V

Ligação da tomadas industrias conforme o horário

Exaustor industrial – ligação direta sem reversão

Exaustor industrial – ligação direta com reversão

Ligação de exaustor de banheiro com iluminação

Ligação de exaustor de banheiro iluminação e sensor de presença

Ligação do exaustor de banheiro manual e automático

Capítulo 4  Ferramentas de teste e procedimentos práticos

Ferramentas de testes

Teste de tensão elétrica no QGBT monofásico

Teste de tensão elétrica no QGBT bifásico

Teste de tensão elétrica no QGBT trifásico

Teste de voltagem na tomada

Fechadura não abre a porta

Medição da corrente elétrica

Terrômetro digital

Utilizando o terrômetro

Testando o disjuntor no QGBT

Atuação do DPS no QGBT

Medição do DPS no QGBT

Teste de continuidade no QGBT

Conclusão

Referências bibliográficas
